Magic TV™ 用戶手冊

Magic TV™ 之旅

連接

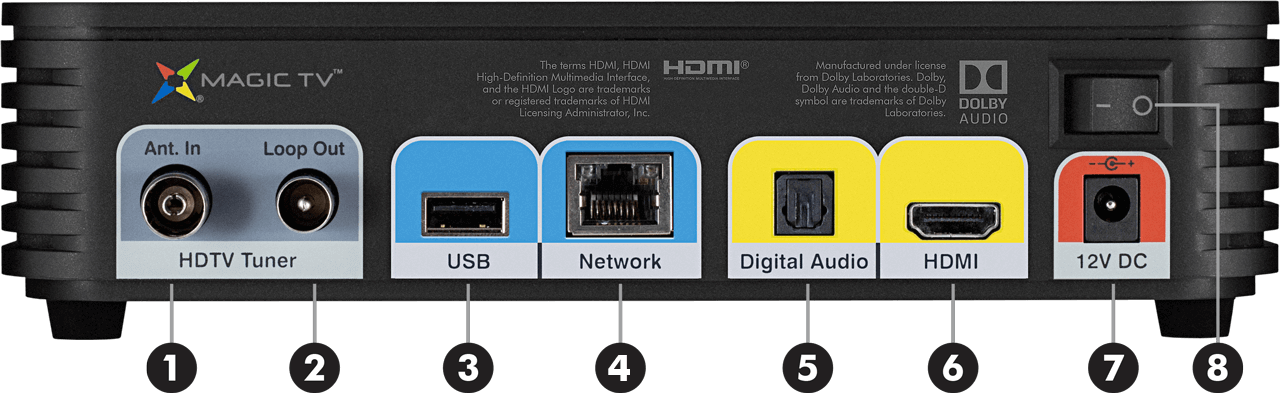

後面板

MTV9000，MTV9500，MTV9100D 及 MTV9600D

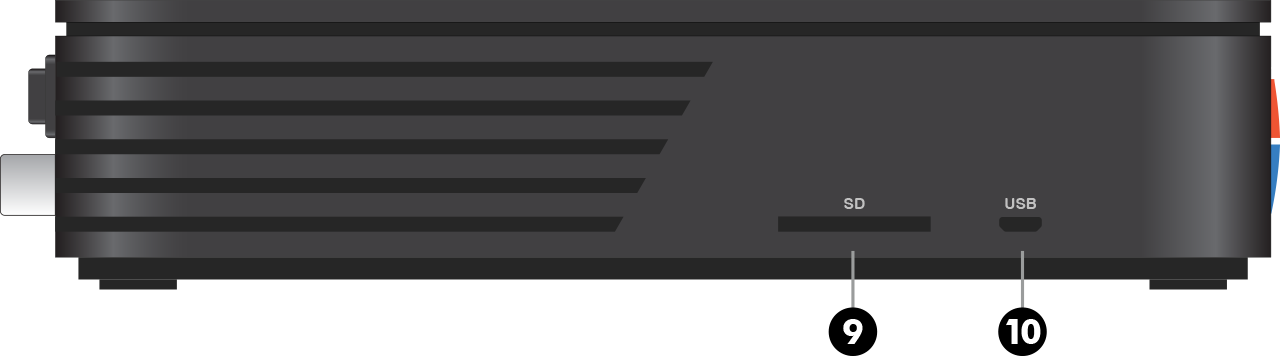

後面板 Side Panel

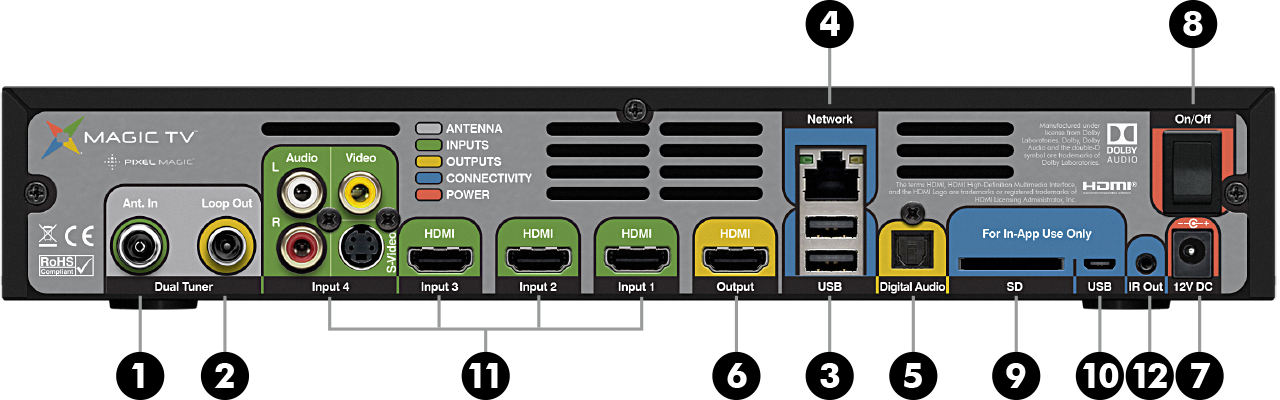

MTV10000D

後面板
  1. 天線輸入。 同軸射頻電纜需要連接到此輸入，以允許Magic TV™接收數字地面信號。
  2. 環路輸出（天線輸出）。 如果您希望保留模擬電視接收（例如，在電視上），請將附帶的天線/天線延長電纜從此輸出連接到另一台設備。
  3. USB。 USB設備可以連接和用於擴展存儲空間 (請參閱 連接外部硬盤), 導入和導出錄影 (see 管理錄影節目) 以及Magic TV™軟件升級 (請參閱 軟件升級)。 注意: 第三方應用程序無權訪問此後部USB端口。這是僅適用於錄影存儲。請參閱下面的App USB和SD。
  4. 以太網。 使用此連接訪問您的家庭網絡並啟用增強的EPG（iEPG）功能 (請參閱 iEPG（啟用互聯網的EPG）) 和 Apps。 注意： Magic TV™也內置了Wi-Fi網絡。 請參閱 網絡連接。
  5. 光纖數碼音頻。 （連接到AV接收機或家庭影院系統。）如果您不使用HDMI上的音頻，則此連接將為您的環繞聲系統提供多聲道數字音頻。
  6. HDMI。 （連接到電視，AV接收機或家庭影院系統。）HDMI為高清晰度視頻和音頻提供了純粹的數碼連接。 Magic TV™可以通過HDMI輸出4K視頻。
  7. DC直流電源輸入。 連接附帶的100-240V電源適配器。請先查看安全信息。
  8. 電源開/關。 使用此開關打開Magic TV™。 Magic TV™在待機時消耗很少的電量。因此，在正常操作期間，無需使用此開關關閉Magic TV™。
  9. SD卡（SDXC）。 此插槽只適用於第三方應用，不能用於錄製直播電視節目。
    符合SD 1.x，2.x和3.x標準的卡，MMC也可以在此插槽中使用。 MiniSD，MicroSD和更高密度格式（如MiniSDHC和MicroSDHC）也可以使用轉接卡。
  10. Micro USB。 此插槽只適用於第三方應用，不能用於錄製直播電視節目。
    第三方應用程序可以使用此插槽，存儲，設備連接等。有關詳細信息，請參閱各別應用程序的註釋。
  11. 輸入 （僅適用於Magic Link型號） 使用這些視頻和音頻輸入端子， 在Magic TVTM 上觀賞和錄製來自外部設備的節目。 請參考 連接外部視頻設備 獲得更多資訊。
  12. 紅外線輸出 （僅適用於Magic Link型號） 您可以將隨機的紅外線發射器線纜連接到這個 端子，來啟動Magic Link (請參考 Magic Link 連接)
